Tìm hiểu nguyên lý hoạt động và cấu tạo máy khoan bê tông
08/10/2021 1249
Cấu tạo máy khoan bê tông bao gồm những bộ phận nào? Nguyên lý hoạt động của máy khoan bê tông ra sao? Hãy cùng tìm hiểu thêm trong bài viết dưới đây của thongtinkythuat.com để hiểu rõ về các chức năng và cách vận hành hiệu quả nhất.
Cấu tạo máy khoan bê tông
Cấu tạo của máy khoan bê tông cầm tay được chia thành cấu tạo bên trong và cấu tạo bên ngoài với nhiều bộ phận khác nhau.
Cấu tạo ngoài của máy khoan búa cầm tay
Nhìn chung thì cấu tạo ngoài của các dòng máy khoan bê tông đều tương đối giống nhau. Dù là cấu tạo của máy khoan bê tông Bosch, cấu tạo của máy khoan bê tông Makita, Dewalt,… thì khi nhìn trực quan đều có những điểm giống nhau.

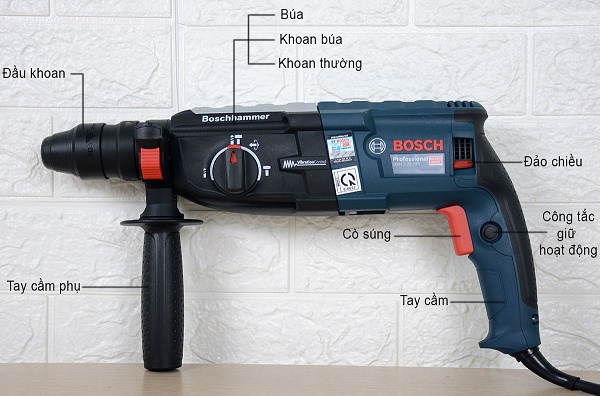

Cấu tạo bên ngoài của máy khoan bê tông
Vỏ máy (thân máy chính)
Bộ phận này có nhiệm vụ bảo vệ các động cơ bên trong của máy khoan. Thông thường, lớp vỏ ngoài trên thân máy khoan vê tông sẽ được làm từ nhựa cao cấp có độ cứng, có khả năng chịu lực, chịu va đập và cách nhiệt, cách điện tốt đem lại độ bền cho thiết bị.
Tay cầm chính
Tay cầm chính là bộ phận được thiết kế ở phần cuối thân máy, là nơi để người dùng cầm máy và điều khiển máy. Tay cầm của máy khoan thường được bọc thêm một lớp cao su mỏng để tăng khả năng chống va đập, cách điện cũng như giảm trơn trượt, tạo cảm giác êm ái cho người dùng khi cầm.
Công tắc tắt/mở (Cò máy)
Công tắc tắt mở hay còn được gọi là cò máy là bộ phận dùng để khởi động máy, điều chỉnh tốc độ hoạt của máy khoan bê tông cầm tay
Công tắc duy trì thao tác
Nút duy trì thao tác hay công tắc giữ chế độ hoạt động thường được tích hợp với cò máy khoan để giúp thiết bị chạy tự động ở chế độ rảnh tay. Khi sử dụng chức năng này, người dùng không cần phải nhấn cò máy liên tục để máy hoạt động ở công suất tối đa.
Công tắc chọn chế độ làm việc
Đây là công tắc cho phép người dùng lựa chọn chế độ làm việc phù hợp với yêu cầu công việc và vật liệu thi công, đảm bảo khả năng vận hành tốt nhất và hiệu quả tối ưu.
Tùy thuộc vào từng dòng máy mà máy khoan bê tông có thể có 2 chức năng hoặc 3 chức năng:
- Ở dòng máy khoan bê tông 2 chức năng, chế độ làm việc gồm có: khoan thường và khoan búa

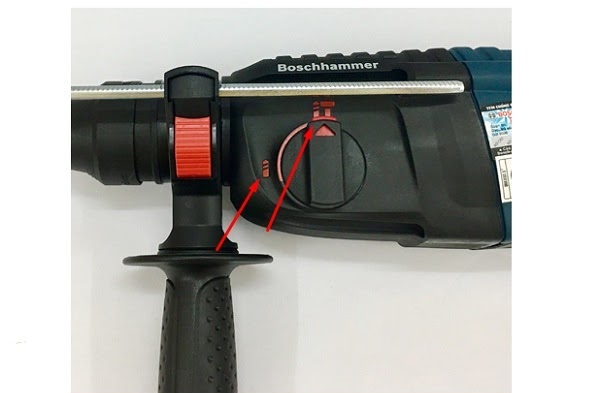

Máy khoan búa 2 chức năng
- Ở dòng máy khoan bê tông 3 chức năng, các chế độ làm việc sẽ bao gồm: khoan thường, khoan vúa và đục tỉa

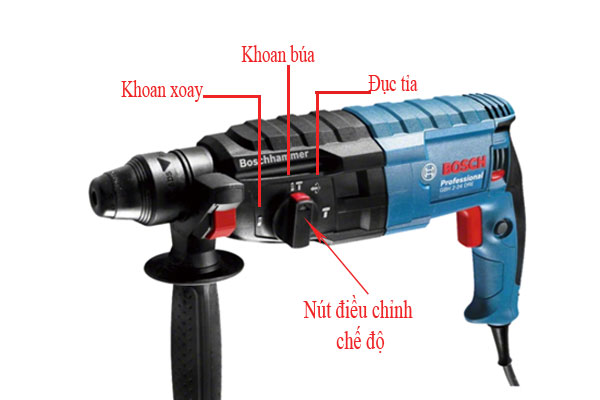

Máy khoan bê tông 3 chức năng
Để chọn chế độ làm việc phù hợp,người dùng chỉ việc vặn nút chọn chế độ làm việc được thiết kế ở phần đầu thân là được.
Công tắc đảo chiều
Nút này thường được đặt ở gần với cò máy khoan, có công dụng giúp khắc phục tình trạng kẹt mũi khoan ở máy khoan búa khi làm việc trên vật liệu cứng. Công tắc đảo chiều được ký hiệu với chiều mũi tên có tác dụng khoan ra và khoan vào.
Xem thêm: Công tắc đảo chiều máy khoan là gì? Cách đảo chiều máy khoan tay
Đầu kẹp mũi khoan
Bộ phận này dùng để lắp, cố định mũi khoan bê tông vào máy. Đa số các dòng máy khoan búa hiện nay thường sử dụng hai loại đầu kẹp mũi khoan chính là đầu kẹp SDS và đầu kẹp SDS Plus.
Thông tin hữu ích dành cho bạn: Các loại đầu kẹp mũi khoan phổ biến của Bosch
Tay cầm phụ
Trong cấu tạo máy khoan búa, tay cầm phụ là bộ phận hỗ trợ người dùng cầm máy chắc chắn, đúng kỹ thuật hơn. Tay cầm phụ thường được thiết kế có khả năng xoay 360 độ, cho phép người dùng thay đổi linh hoạt tư thế khoan, đảm bảo cho đường khoan chính xác nhất.
Thước đo độ sâu
Là một phụ kiện thường được trang bị kèm theo máy khoan búa cầm tay, được làm bằng nhựa hoặc kim loại. Công dụng chính của thước đo độ sâu là dùng để đo độ sâu của lỗ khoan theo mong muốn của người thi công.
Dây điện / pin máy khoan
Đây là bộ phận cung cấp năng lượng cho máy khoan hoạt động. Bộ phận cung cấp năng lượng làm việc cho máy khoan bê tông điện là dây dẫn điện. Trong khi đó, máy khoan búa pin lại sử dụng năng lượng từ pin (thông thường máy khoan búa pin sử dụng pin có điện áp từ 18V trở lên).
Cấu tạo trong của máy khoan bê tông
Cấu tạo bên trong của các dòng máy khoan bê tông hầu như là giống nhau. Bạn cần phải nắm được để hiểu thêm về nguyên lý hoạt động cũng như hỗ trợ cho công việc thay thế, sửa chữa khi cần thiết.
Cấu tạo bên trong của máy khoan búa
Các bộ phận bên trong máy khoan bê tông bao gồm:
- Thân máy bao gồm vỏ máy chứa tay cầm
- Bộ chổi than gồm chổi than và giá đỡ chổi than
- Rotor động cơ khoan, phần chuyển động, động cơ 1 chiều
- Stato động cơ, phần động cơ đứng yên
- Quạt gió làm mát động cơ
- Phần truyền chuyển động trung gian
- Phần truyền động trục khoan
- Bộ bánh răng trục khoan
- Vòng bi trục
- Đầu kẹp mũi khoan
Nguyên lý hoạt động của máy khoan bê tông
Nhìn chung, nguyên lý làm việc của máy khoan bê tông cũng tương tự với các dòng máy khoan cầm tay khác như máy khoan Bosch, máy khoan Makita, Dewalt. Sau khi kết nối với nguồn điện, năng lượng được chuyển tới chổi than sẽ giúp động cơ quay.
Lúc này, động cơ sẽ truyền chuyển động cùng với mô men xoắn đến trục trung gian. Trục trung gian sẽ tạo ra lực xung của búa cùng lực xoắn truyền chuyển động quay lên trục khoan qua bộ bánh răng.
Động cơ bên trong máy khoan xoay sẽ tạo một lực gõ búa lên trục của máy để đưa mũi khoan vào trong vật liệu cần khoan.
Hướng dẫn sử dụng máy khoan bê tông
Để sử dụng máy khoan bê tông hiệu quả, đúng kỹ thuật thì các bạn có thể tham khảo cách sử dụng máy khoan bê tông dưới đây:
Hướng dẫn các thao tác làm việc cơ bản với máy khoan búa
Bước 1: Khởi động máy
Đầu tiên, bạn cần cung cấp nguồn điện cho máy bằng cách kết nối với nguồn điện trực tiếp hoặc lắp pin vào máy khoan.
Tiếp đến, nhấn giữ cò máy để khởi động máy. Bạn có thể sử dụng công tắc giữ chế độ tự chạy để làm việc ở chế độ rảnh tay. Khi muốn tắt máy, bạn chỉ cần nhả công tắc ra khỏi cò máy để máy ngừng chạy.
Xem video:
Bước 2: Chọn chế độ khoan phù hợp
Tùy thuộc vào yêu cầu công việc và vật liệu cần xử lý là gỗ, kim loại, tường, gạch hay bê tông,… mà bạn sẽ chọn chế độ khoan là khoan thường, khoan búa hay đục tỉa cho phù hợp.
Một vấn đề cần lưu ý là bạn nên lựa chọn chế độ làm việc cho máy khoan trước khi khởi động máy. Sau đó, bạn chọn nút khoan vào để khoan bê tông, tường, hay nút đảo chiều để khoan ra khi mũi khoan có thể bị kẹt trong vật liệu.
Lựa chọn chức năng khoan phù hợp với từng vật liệu
Bước 3: Tháo lắp mũi khoan
Lựa chọn mũi khoan bê tông phù hợp rồi lắp mũi khoan vào đầu kẹp để chuẩn bị thao tác khoan với máy bằng cách kéo vòng khóa trên đầu kẹp, lắp mũi khoan vào và tháo tay ra là được.

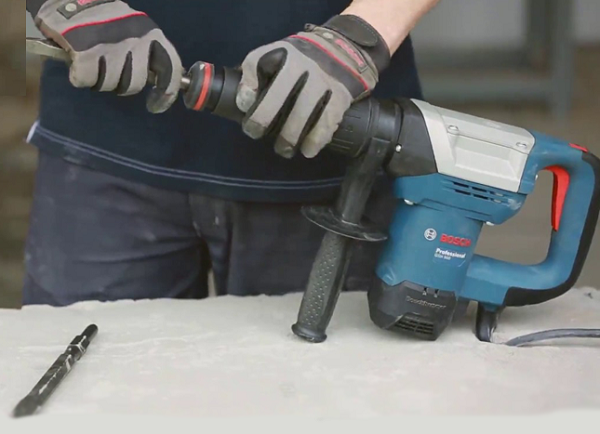

Cách tháo lắp mũi khoan nhanh đơn giản
Các bước thực hiện khoan bê tông
Bước 1: Xác định vị trí cần khoan rồi đánh dấu lại. Sau đó đặt mũi khoan gá vào vị trí với góc khoảng 45 độ.
Bước 2: Dùng tay bấm nhẹ cò máy để cho máy khoan chạy từ từ, thực hiện khoan mồi trước
Bước 3: Khi thấy mũi khoan đã vào sâu được khoảng 3mm, bạn cho nhấn cò máy khoan mạnh hơn để máy làm việc với tốc độ cao, khoan sau vào vật liệu.
Lưu ý: Với vật liệu quá cứng hay cần khoan sau thì khoảng cứ 3cm, bạn rút mũi khoan ra ngoài để thoát phoi. Có thể thêm nước hoặc dung dịch làm mát để giúp mũi khoan không bị quá nóng để tránh bị gãy mũi khoan
Bước 4: Sau khi khoan xong, bạn chỉ cần rút mũi khoan, tắt máy và vệ sinh máy nếu không cần khoan tiếp.
Lưu ý khi dùng máy khoan búa
Cách sử dụng máy khoan bê tông rất đơn giản, dễ thực hiện để bạn có thể sử dụng máy nhanh, mang lại hiệu quả cao.

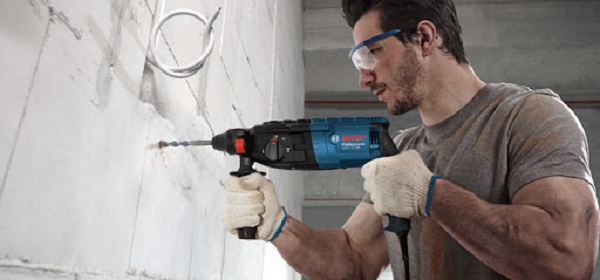

Người dùng cần trang bị đồ bảo hộ khi dùng máy
Tuy nhiên, bạn cũng cần nắm được một số những lưu ý khi sử dụng máy khoan bê tông:
- Luôn trang bị đồ bảo hộ lao động, đảm bảo an toàn khi sử dụng.
- Lựa chọn vị trí và tư thế đứng thao tác thuận tiện.
- Cầm chắc máy khoan để hạn chế độ rung, tránh mũi khoan bị lệch.
- Đối với dòng máy dùng điện cần chú ý kiểm tra nguồn điện đã tương thích với máy.
- Khu vực khoan cần đảm bảo được dọn sạch sẽ, không gần các vật liệu dễ cháy nổ.
Những thông tin trên đây là những thông tin về cấu tạo máy khoan bê tông cũng như hướng dẫn sử dụng máy khoan bê tông chi tiết. Từ đó, bạn có thể sử dụng máy đạt hiệu quả cũng như đảm bảo độ an toàn cao.
