Đồng hồ so là gì? Cấu tạo của đồng hồ so

18/11/2022 306

Hiện nay khi làm trong công nghiệp, cơ khí hoặc xây dựng chúng ta không còn thấy lạ lẫm gì khi thấy một chiếc đồng hồ so. Đây là thiết bị phổ biến trong các lĩnh vực cơ khí. Thiết bị này đóng vai trò quan trọng trong nhiều ngành nghề, nhưng chưa có nhiều người hiểu sản phẩm này. Vậy đồng hồ so là gì? Hãy theo dõi bài viết sau để tìm hiểu đồng hồ so là gì và cấu tạo của sản phẩm này nhé!

Đồng hồ so là gì?

Đồng hồ so là một thiết bị đo cơ khí dùng để kiểm tra mặt phẳng, độ lệch ứng dụng hoặc dùng để so sánh vị trí về độ song song, độ vuông góc, độ đảo chiều…  tại các ngành xây dựng, công nghiệp hay cơ khí. Đồng hồ so có độ nhạy cảm rất cao và độ sai số cực thấp với sự chính xác rơi vào khoảng từ 0.01mm tới 0.001mm.

Đồng hồ so

Đồng hồ so

Nguyên lý làm việc của thiết bị này rất đơn giản. Đó chính là phần trục chính của đồng hồ sẽ chuyển động và nhân với số đọc được của thang đo do phần kim chỉ thị. Và tại đồng hồ chính quay từ bánh răng với bánh răng đã được chỉ thị từ trước đó.

Cấu tạo đồng hồ so

Tùy vào mục đích sử dụng hay loại sản phẩm mà đồng hồ so có thêm các thiết bị bổ trợ tương ứng. Nhưng cơ bản đồng hồ so sẽ có những thành phần cấu tạo như sau:

  • Mặt đồng hồ: thường bằng nhựa hoặc kính trong suốt có thể xoay 360 độ. Thường sẽ khắc vạch giá trị 0 để set điểm gốc ở bất kỳ vị trí mong muốn.
  • Trục đo: bằng kim loại cứng có thể có một lớp áo bảo vệ bằng cao su.
  • Thang đo ngoài: 100 vạch, mỗi vạch tượng trưng cho 0.01mm chỉ có ở đồng hồ so cơ.
  • Thang đo trong: gồm 10 vạch, mỗi vạch tượng trưng cho 1mm.
  • Nắp chụp, ống lót: điểm cố định đồng hồ so vào đế gá(chân đế) phụ kiện.
  • Khung ngoài: bằng thép cứng bảo vệ động cơ bên trong.

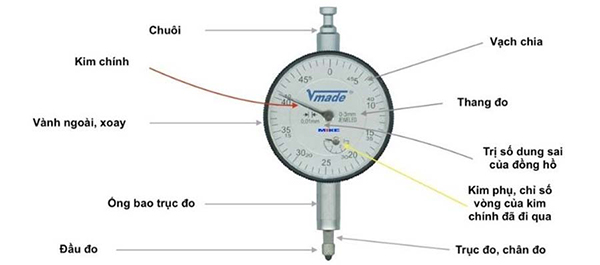

Cấu tạo đồng hồ so

Cấu tạo đồng hồ so

Phân loại đồng hồ so

Có 4 loại đồng hồ so phổ biến trên thị trường:

Đồng hồ so cơ khí: Đây là loại đồng hồ cơ bản, dễ dùng do đó được sử dụng rất phổ biến. Thiết bị có đầu đo và trục đo không cố định, hỗ trợ quá trình di chuyển lên xuống một cách dễ dàng. Cấu tạo bên trong sẽ gồm 2 bánh răng, bánh răng to tượng trưng cho 1mm chia làm 100 vạch. Chạy hết 1 vòng sẽ nhảy bánh răng nhỏ thang đo mm. Các đồng hồ so cơ thường có độ chính xác cố định là 0.01mm. Dùng cho các máy móc cỡ lớn.

Đồng hồ so điện tử: có thể sử dụng thiết bị này ở mọi dạng địa hình mà không bị ảnh hưởng bởi các tác nhân bên ngoài. Thiết bị có độ chính xác đến 0.001mm, gấp 10 lần đồng hồ cơ. Để làm điều này sẽ cần nhiều bánh răng hơn, ăn khớp với nhau. Các máy móc siêu nhỏ như cân, đồng hồ sẽ cần đến cấp chính xác này. Ngoài ra, thiết bị còn có thêm màn hình LCD giúp bạn đọc được kết quả một cách dễ dàng và nhanh chóng.

Đồng hồ so điện tử

Đồng hồ so điện tử

Đồng hồ so chân thẳng: Bao gồm chân ngắn và chân dài. Chân ngắn để thao tác với phôi ở vị trí dễ tiếp cận, chân dài để đưa vào các lỗ như trong hốc máy để kiểm tra.

Đồng hồ so chân gập: Chúng hoạt động trên nguyên lý cộng hưởng đòn bẩy cho khuếch đại chuyển động của đầu đo. Thiết kế chân què để nó không bị gãy khi gặp vật cản trong quá trình rà thẳng, rà phẳng.

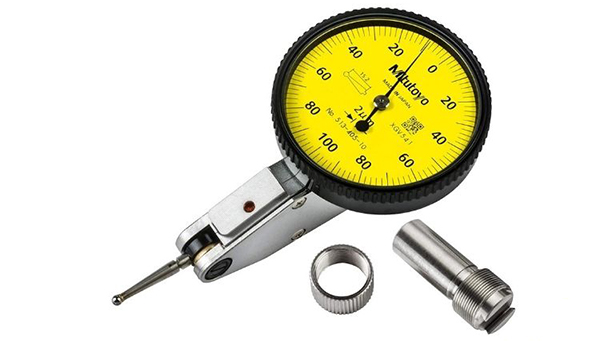

Đồng hồ so chân què

Đồng hồ so chân què
