[Hướng dẫn chi tiết] Cách kiểm tra transistor bằng đồng hồ vạn năng

Do nhiều nguyên nhân khác nhau khiến transistor có thể bị chập, cháy, không hoạt động được… Do đó, việc kiểm tra transistor trong mạch sẽ giúp người dùng biết được chúng còn sống hay không, phục vụ tốt cho công việc. Dưới đây là cách kiểm tra transistor bằng đồng hồ vạn năng chi tiết!

Cách kiểm tra transistor bằng đồng hồ vạn năng

Cấu tạo của một transistor gồm 2 diode ghép lại với nhau. Do đó, cách kiểm tra transistor cũng tương tự như kiểm tra diode. Khi kiểm tra transistor với đồng hồ vạn năng, bạn nên đưa thang đo của đồng hồ về khu vực thang đo điện trở và để ở thang đo X10K. Căn cứ theo loại transistor ngược và thuận sẽ có những phương pháp kiểm tra khác nhau:

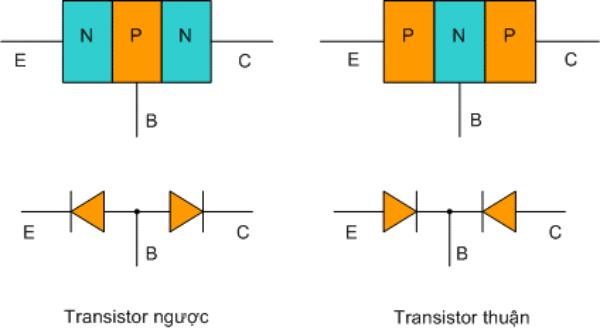

Kiểm tra transistor ngược và thuận

Do đó, trước khi kiểm tra transistor, bạn cần xác định transistor và ngược hay thuận để giúp hỗ trợ cho các phép đo sau.

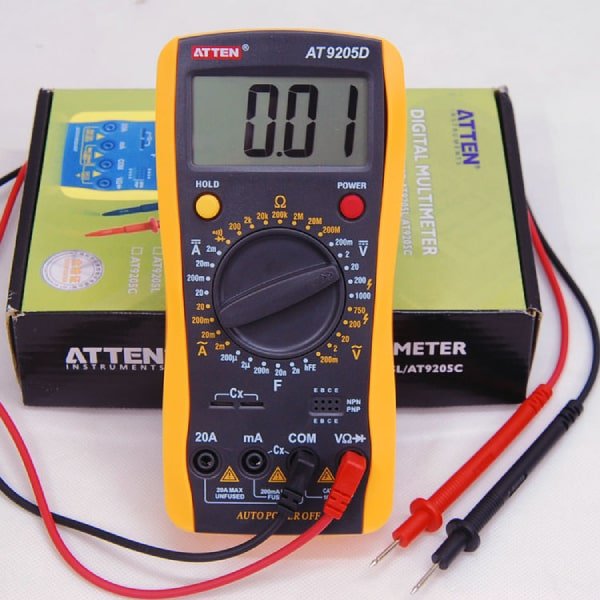

Một số đồng hồ vạn năng hỗ trợ đo và kiểm tra transistor mà bạn có thể tham khảo như Kyoritsu 1009, Kyoritsu 1021R, Hioki DT4252 ,…

Các trường hợp báo hiệu transistor có thể bị hỏng

Transistor có thể bị hỏng trong một số trường hợp sau:

Đo chiều từ B sang E hoặc từ B sang C mà kết quả kim không lên là ta có thể kết luận transistor bị đứt BC hoặc đứt BE.

Đo chiều từ B sang C hoặc từ B sang E mà cả 2 chiều kim của đồng hồ vạn năng đều lên, ta có thể kết luận có thể bị chập hoặc dò BC hoặc BE.

Đo 2 chân C và E kim đồng hồ chỉ lên, đây là bị chập CE.

Phép đo cho kết quả transistor còn hoạt động tốt

Bước 1: Khi bạn đã xác định được đó là transistor thuận hay ngược thì bạn đưa thang đo đồng hồ về thang đo điện trở X1Ω.

Bước 2: Thực hiện 2 phép đo thuận vào BE và BC, kim đồng hồ lên.

Bước 3: Thực hiện 2 phép đo ngược chiều vào BE và BC, kim không lên.

Bước 4: Thực hiện đo C và E, kim không lên.

Sau 4 bước này, nếu đúng các phép đo kiểm tra transistor như trên ta có thể kết luận bóng còn tốt.

Kiểm tra transistor bằng đồng hồ vạn năng

Đối với trường hợp transistor bị chập BE

Bước 1: Bạn đưa thang đo đồng hồ về thang đo điện trở X1Ω.

Bước 2: Thực hiện phép đo thuận B và E, kim chỉ lên max 0Ω.

Bước 3: Thực hiện đảo que đo chiều ngược B và E, kim chỉ lên max 0Ω.

Sau 3 bước này, nếu đúng các phép đo kiểm tra transistor như trên ta có thể kết luận bóng chập BE.

Transistor bị chập khi không cho kết quả đảm bảo

Đối với trường hợp transistor bị đứt BE

Bước 1: Bạn đưa thang đo đồng hồ về thang đo điện trở X1Ω.

Bước 2: Thực hiện phép đo thuận B và E, kim không lên.

Bước 3: Thực hiện đảo que đo chiều ngược B và E, kim không lên.

Sau 3 bước này, nếu đúng các phép đo kiểm tra transistor như trên ta  có thể kết luận bóng đứt BE.

Đối với trường hợp transistor bị chập CE

Bước 1: Bạn đưa thang đo đồng hồ về thang đo điện trở X1Ω.

Bước 2: Thực hiện phép đo thuận C và E, kim chỉ lên max 0Ω.

Bước 3: Thực hiện đảo que đo chiều ngược C và E, kim chỉ lên max 0Ω.

Sau 3 bước này, nếu đúng các phép đo kiểm tra transistor như trên ta  có thể kết luận bóng chập CE.

Trên đây là cách kiểm tra transistor bằng đồng hồ vạn năng chi tiết, bạn có thể xác định được cách kiểm tra transistor bằng đồng hồ vạn năng sống hay chết để ứng dụng trong cuộc sống cũng như đảm bảo trong công việc. Chọn mua đồng hồ vạn năng chất lượng, kiểm tra transistor uy tín tại những địa chỉ uy tín như maydochuyendung.com, hiokivn.com, kyoritsuvietnam.net . Đây đều là những địa chỉ hoạt động lâu năm trên thị trường, chắc chắn sẽ mang lại cho bạn dịch vụ và sản phẩm tốt nhất.
