Nếu bạn là một kỹ sư cơ khí thì với lẽ bạn đã quá thân thuộc với Panme – dụng cụ được mệnh danh là thước đo chuẩn xác. Dụng cụ này giúp ích bạn khá nhiều trong giai đoạn đo đạc những thông số kỹ thuật cho những thiết bị, vật liệu hay máy móc. Tuy nhiên nhiều người vẫn còn khá lúng túng khi sử dụng thiết bị này. Để hiểu rõ hơn về Panme và cách đo chi tiết, mời bạn tìm hiểu thêm qua bài viết sau.

Đặc điểm của panme

Thước panme là thiết bị đo cơ khí sử dụng để đo khoảng cách rất nhỏ, thường là chuẩn xác tới 1 / 1.000 milimet, hoặc một giải pháp chỉ số này là chuẩn xác 1 / 1.000 milimet, hoặc 1 / 1.000.000 mét.

Panme có nhiều cỡ: 0 – 25 mm, 25 – 50 mm, 50 – 75 mm, 75 – 100 mm, 100 – 125 mm, 125 – 150 mm… Đơn vị đo lường của thước panme thường là mm hoặc inch.

Thước panme được thiết kế chuyên dụng cho từng loại chuyên biệt: panme đo ngoài, panme đo trong, panme đo sâu…

Cấu tạo thước Panme

Thước Panme có cấu tạo khá đơn giản bao gồm những bộ phận sau:

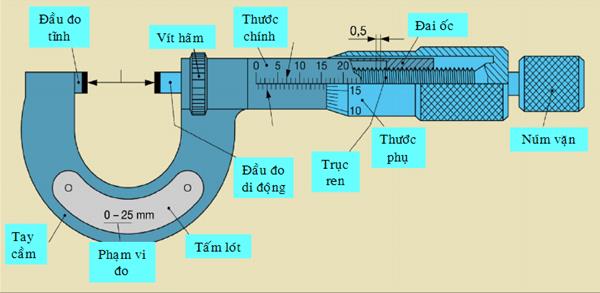

cấu tạo thước panme

Cấu tạo thước đo Panme

  • Mỏ đo (anvil)
  • Đầu đo di động (spindle)
  • Vít hãm/ chốt khóa (lock)
  • Thân thước chính (sleeve)
  • Thân thước phụ (thimble)
  • Núm vặn/ tay xoay (ratchet knob)
  • Tay cầm (frame)

Các loại thước Panme phổ biến trên thị trường

Có rất nhiều cách để phân loại thước Panme, nhưng chủ yếu sử dụng những cách sau:

Theo bước ren

  • Trục ren có bước ren 1mm.
  • Trục ren có bước ren 0.5 mm
cấu tạo thước panme

Một số loại thước Panme phổ biến trên thị trường

Theo công dụng

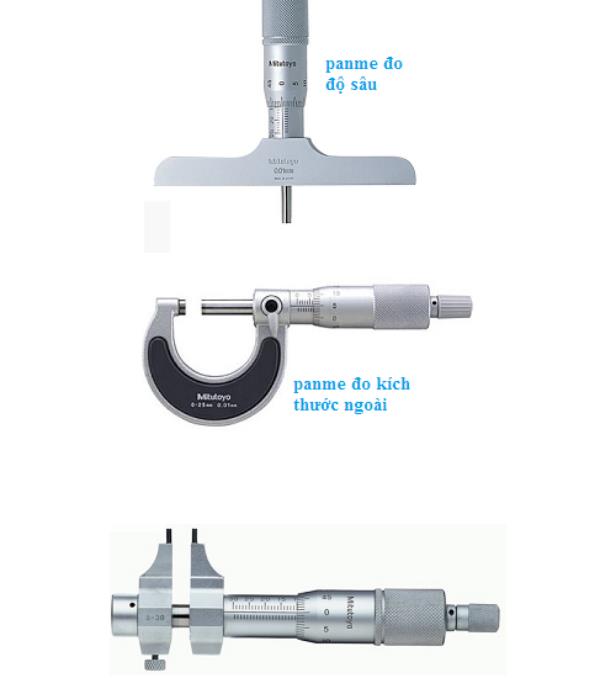

  • Panme đo kích thước ngoài (Outside Micrometer)
  • Panme đo kích thước trong (Inside Micrometer)
  • Panme đo chiều sâu (Depth Micrometer).

Xem thêm:

Cách sử dụng panme đo trong chi tiết! Quy trình hiệu chuẩn panme đo trong

Panme đo lỗ 3 chấu là gì? Hướng dẫn sử dụng chi tiết!

Hướng dẫn đo thước Panme đúng cách

Bước 1: Kiểm tra trước khi tiến hành đo

  • Kiểm tra bề mặt ngoài: Kiểm tra xem panme với bị mòn hay sứt mẻ gì ko. Đặc trưng nếu đầu đo bị mòn hay sứt mẻ thì kết quả đo sẽ ko chuẩn xác.
  • Kiểm tra xem những phòng ban với đi lại trơn tru hay ko, kiểm tra xem spin doll xem với đi lại trơn tru hay ko.
  • Vệ sinh bề mặt đo để tránh trường hợp bị bụi bặm bám vào.
  • Kiểm tra điểm 0: Trước lúc đo phải kiểm tra điểm 0. Nếu điểm 0 bị lệch thì dù với đo chuẩn xác cũng ko cho kết quả đo chuẩn xác. Đối với panme từ 0-25mm ta cho tiếp xúc trực tiếp 2 bề mặt đo. Đối với panme từ 25-50,… thì ta dùng block gauge tương ứng để kiểm tra điểm 0.

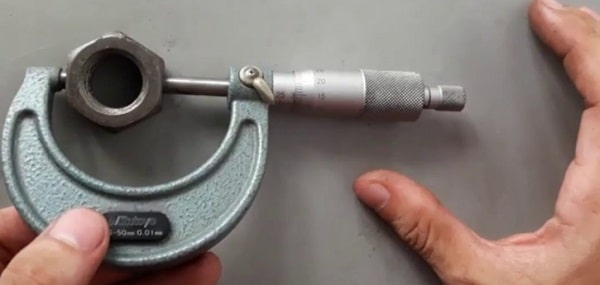

cấu tạo thước panme

Cách sử dụng thước đo Panme

Bước 2: Tiến hành đo thước Panme

  • Kiểm tra lại lần nữa xem Panme với thực sự chuẩn xác hay ko.
  • Nới lỏng vít kẹp, văn nút vặn để đầu đo di động theo kích thước lớn hơn kích thước của chi tiết cần đo.
  • Áp đầu đo khăng khăng vào mặt chuẩn khía cạnh cần đo, sau đó văn nút vặn để đầu đo di động di chuyển đến lúc đầu đo di động chạm vào mặt chi tiết cần đo (Đảm bảo sự tiếp xúc của đầu đo sao cho vuông góc với kích thước cần đo, nếu đo đường kính thì đầu đo phải nằm trên đương kinh khía cạnh).
  • Phải giữ cho đường tâm của 2 mỏ đo trùng với kích thước vật cần đo
  • Trường hợp phải lấy Panme ra khỏi vị trí đo thì vặn đai ốc hãm(cần hãm) để khăng khăng đầu đo động trước lúc lấy Panme ra khỏi vật đo.
  • Khi đo dựa vào mép thước động ta đọc được số “mm” và nửa “mm” của kích thước ở trên thước chính.
  • Dựa vào vạch chuẩn trên thước chính ta đọc được phần trăm “mm” trên thước phụ (giá trị mỗi vạch là 0.01 mm)

Cách chỉnh điểm số 0 của thước Panme

Điểm 0 này rất quan trọng, nó quyết định độ chính xác khi đo. Nếu trong trường hợp điểm 0 bị lệch ta tiến hành điều chỉnh điểm 0 như sau:

Trường hợp điểm 0 bị lệch xuống dưới:

  • Cố định spin doll bằng chốt khóa
  • Dùng dụng cụ xoay để xoay giá trị bị lệch
  • Kiểm tra lại xem điểm 0 đã ăn khớp hay chưa
  • Nếu điểm 0 vẫn bị lệch tiến hành làm lại từ đầu

Trường hợp điểm 0 bị lệch lên trên:

  • Cố định spin doll bằng chốt khóa
  • Dùng dụng cụ xoay để xoay giá trị bị lệch
  • Kiểm tra lại xem điểm 0 đã ăn khớp hay chưa
  • Nếu điểm 0 vẫn bị lệch tiến hành làm lại từ đầu
