Khớp nối khí nén là gì? Phân loại khớp nối nhanh khí nén

Khớp nối khí nén là phụ kiện quan trọng trong hệ thống khí nén. Vậy khớp nối khí nén là gì? Đặc điểm và ứng dụng của phụ kiện này như thế nào? Có những loại khớp nối nhanh khí nén nào? Hãy cùng Thông tin kỹ thuật tìm hiểu thông qua bài viết sau nhé!

Khớp nối khí nén là gì?

Khớp nối khí nén là phụ kiện dùng trong hệ thống nén khí. Chúng dùng để kết nối đường ống dẫn hơi đến các dụng cụ khí nén như máy móc, các loại súng bắn ốc bằng hơi, hoặc các loại xylanh. Từ đó tạo nên một vòng truyền dần khí nén khép kín, hiệu quả và không bị rò rỉ ra bên ngoài. Bộ phận này giúp hệ thống ổn định, thông suốt và liền mạch.

Khớp nối khí nén

Khớp nối khí nén còn được gọi là đầu nối nhanh ống hơi, khớp nối nhanh khí nén, cút nối nhanh khí nén,…. Cấu tạo của đầu nối nhanh gồm có: đầu nối, lò xo, bi. Các chi tiết được gia công tỉ mỉ để giúp việc kết nối nhanh chóng, chắc chắn, không bị rò rỉ ha hao tổn lượng khí, bền bỉ, ít sự cố. Chúng được làm từ nhựa hoặc kim loại. Ví dụ như khớp nối nhanh khí nén inox làm từ inox.

Các loại khớp nối khí nén

Bên cạnh việc phân biệt khớp nối máy nén khí bằng vật liệu tạo thành, người ta còn chia khớp nối khí nén dựa vào các yếu tố như hình dáng, kích thước, ứng dụng,… Cụ thể, có các loại khớp nối khí nén phổ biến sau:

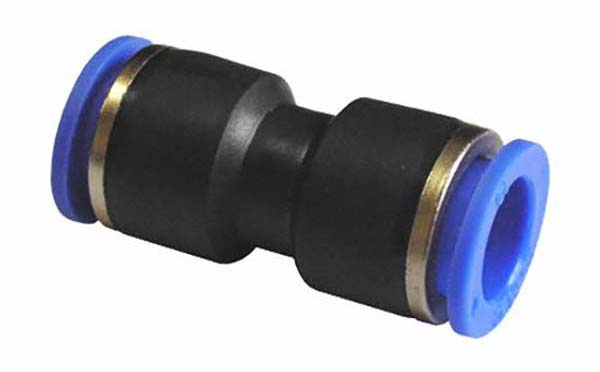

Cút nối khí thẳng

Cút nối nhanh khí nén dạng thẳng là PU với 2 đầu ống khí bằng nhau. Đây là loại khớp nối khí cơ bản, được dùng nhiều nhất trong các loại co nối hiện nay. Chúng giúp kết nối 2 đầu ống dẫn sau khi đã loại bỏ đoạn ống bị nứt vỡ.

Cút nối khí thẳng

Các cút nối khí nén thẳng gồm: YPU ống 4, YPU ống 6, YPU ống 8, YPU ống 10, YPU ống 12, YPU ống 16,… Chúng có nhiều màu để chọn lựa như xanh, đen, trắng…

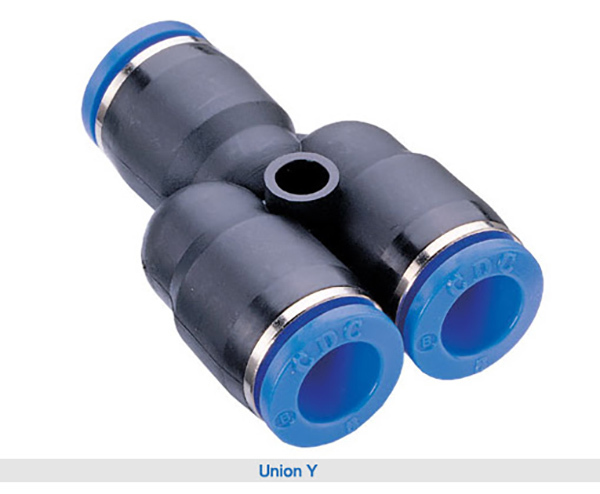

Cút nối khí chữ Y

Đầu nối này có dạng chữ Y, áp suất làm việc từ 0 MPa – 1.0 Mpa, áp suất max là 1.5 Mpa. Chúng được làm từ nhựa và có nhiệt độ làm việc từ -10 độ C đến trên 60 độ C. Cút nối chữ Y giúp chia 1 nguồn khí nén thành 2 nguồn khí nhỏ hơn. Các loại đầu nối khí nén chữ Y bao gồm: PY ống 4, PY ống 6, PY ống 8, PY ống 10, PY ống 12, PY ống 14 và PY ống 16,…

Cút nối khí chữ Y

Cút nối khí chữ V

Khớp nối khí chữ V làm từ nhựa 100%, dày dặn và bền bỉ, màu sắc đa dạng. Cút nối này có hai đầu ống kích thước bằng nhau và vuông góc với nhau. Chúng được thiết kế phù hợp với ống PE, PU, PA… thường được dùng tại các vị trí bẻ ngoặc của đường ống.

Cút nối khí chữ T

Khớp nối chữ T làm bằng nhựa, có 3 đầu nối ống khí bằng nhau. Chúng dùng để chia 1 nguồn cấp khí nén thành 2 nguồn nhỏ để phục vụ đồng thời van và xi lanh theo yêu cầu riêng.

Xem thêm: Thiết bị khí nén là gì? Ứng dụng của thiết bị khí nén trong cuộc sống

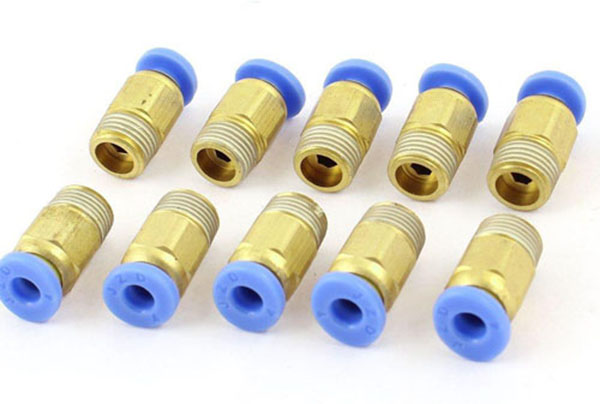

Cút nối ren thẳng

Đầu nối ren thẳng có dạng hình trụ rỗng, có 1 đầu nối bằng ren hoặc bằng nhựa. Cút nối ren này giúp khí nén kín và không bị rò rỉ trong quá trình truyền dẫn khí. Chúng được dùng nhiều trong các hệ thống phun sương, tưới nước hay bơm xịt khí nén….

Cút nối ren thẳng

Một số loại cút nối khí nén thông dụng như: PC 4-M5, PC 4-01, PC 4-02, PC 4-03, PC 6-M5, PC 6-01, PC 6-02, PC 6-03, PC 6-04, PC 8-01, PC 8-02, PC 8-03…

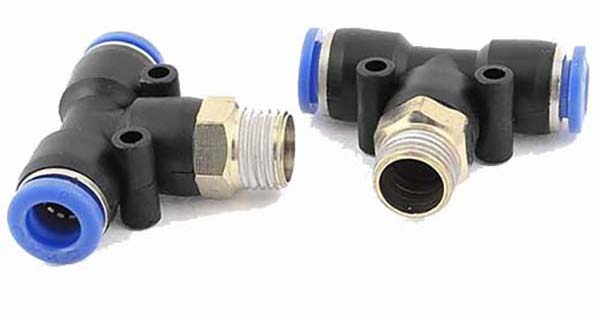

Cút nối ren chữ T

Khớp nối ren chữ T làm từ nhựa cứng và ren, trọng lượng nhẹ, có tính ứng dụng cao. Cút nối có 1 đầu ren và 2 đầu nối ống, có áp suất làm việc từ 0 Mpa – 1.0 Mpa. Dải nhiệt độ làm việc rộng từ -10 độ C đến 60 độ C.

Loại cút nối này có thiết kế linh hoạt phối hợp giữa đầu ren, đầu ống nối. Giúp bạn điều khiển và phân phối dòng khí nén trong hệ thống vận hành theo ý muốn.

Cút nối ren chữ T

Cút nối ren góc

Cút nối ren góc còn được gọi là khớp nối chữ L. Chúng có 1 đầu nối ống và 1 đầu nối ren, hai đầu vuông góc 90 độ. Loại cút nối này chuyên dùng để lắp tại những vị trí gấp khúc hoặc ngược dòng.

Xem thêm: Công thức tính lưu lượng khí nén dễ hiểu chính xác

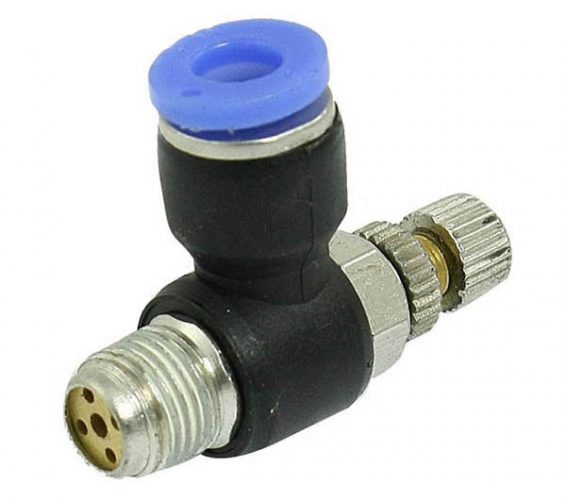

Van tiết lưu

Van tiết lưu cũng được coi là một loại khớp nối, được gọi là khớp nối khí nén tiết lưu. Chúng dùng để điều chỉnh lưu lượng khí nén trong đường ống hay tại một vị trí cửa vào, cửa xả của thiết bị hệ thống.

Van tiết lưu

Van tiết lưu chia làm 2 loại. Bao gồm van tiết lưu 2 đầu ống và van tiết lưu 1 đầu ống. Cụ thể:

• Tiết lưu 2 đầu ống: Loại cút nối khí nén nhanh 2 dây ống hơi khí nén. Chúng có núm vặn chỉnh lưu lượng hơi được lắp ở giữa để điều chỉnh lượng hơi đi qua ống khí.
• Tiết lưu 1 đầu ống: Loại khớp nối có 1 đầu nối nhanh với ống hơi. Chúng sử dụng các nút vặn chỉnh phù hợp được làm từ đồng.

Ứng dụng của khớp nối khí nén

Tuy khớp nối khí nén chỉ là một phụ kiện nhỏ nằm trong hệ thống khí nén và các loại máy móc. Nhưng nếu như không có phụ kiện này thì hiệu quả sản xuất của hệ thống khí nén sẽ bị ảnh hưởng. Khí nén sẽ bị rò rỉ, làm tổn hao áp suất, tổn hao lưu lượng. Năng suất làm việc của các dụng cụ khí nén cũng bị suy giảm. Do đó, phụ kiện này có tầm ảnh hưởng lớn đến hệ thống khí nén.

Khớp nối khí nén dùng trong hệ thống khí nén

Việc sử dụng hợp lý các đầu nối còn giúp đơn giản hóa hệ thống khí. Người dùng có thể phân chia, bố trí đường ống dẫn theo ý muốn. Tuy nhiên, trọng lượng đầu nối bằng kim loại lớn hơn so với co nối nhựa. Chúng sẽ ảnh hưởng đến đường ống dẫn nếu sử dụng quá nhiều nên bạn cần chú ý.
