Hướng dẫn cách đo điện trở cách điện máy biến áp chi tiết

28/06/2022 173

Bạn muốn đo điện trở cách điện máy biến áp để kiểm tra hệ thống điện? Tuy nhiên, bạn lại không biết cách đo điện trở cách điện máy biến áp. Bạn hãy cùng Thông tin kỹ thuật tìm hiểu đo điện trở cách điện máy biến áp 3 pha ngay dưới đây.

Tiêu chuẩn đo điện trở cách điện máy biến áp

Trước khi tìm hiểu về đo điện trở cách điện máy biến áp là bao nhiêu? Bạn cũng cần nắm được những tiêu chuẩn đo điện trở cách điện máy biến áp.

Đo điện trở cách điện máy biến áp đảm bảo an toàn cho người dùng và thiết bị

Đo điện trở cách điện máy biến áp đảm bảo an toàn cho người dùng và thiết bị

Theo QCVN QTĐ-5:2008/BCT, TCVN7697-2: 2007/ IEC60044-2: 2003, bạn có thể xác định được tiêu chuẩn đo điện trở cách điện máy biến áp như sau:

Tiêu chuẩn cách điện của cuộn dây sơ cấp TU (MΩ) với các mức nhiệt độ: 20°C, 30°C, 40°C, 50°C, 60°C, cần cao hơn các mức:

  • Cao hơn 66kV 1200 600 300 150 75
  • 20 ÷ 35kV 1000 500 250 125 65
  • 10÷15 kV 800 400 200 100 50
  • Thấp hơn 10kV 400 200 100 50 25
  • Đối với tụ điện và cuộn dây cách điện khô sẽ có mức tiêu chuẩn lớn hơn 50MΩ.

Loại cách điện sử dụng khí SF6 thì mức điện trở cách điện của dây sơ cấp không được thấp hơn so với đặc tính của nhà sản xuất.

Đối với cuộn dây thứ cấp

Mức đo điện trở cách điện máy biến áp trên cuộn thứ cấp cần phải có giá trị MΩ với mức điện áp 500V, giá trị lớn hơn 20MΩ.

Từ những tiêu chuẩn trên, bạn có thể tiến hành đo điện trở cách điện máy biến áp loại một pha hoặc 3 pha. Nhờ vậy, bạn có thể xác định được độ an toàn cho các thiết bị và máy móc.

Xem thêm: Điện trở cách điện bao nhiêu là đạt? Top 3 máy đo điện trở cách điện bán chạy

Hướng dẫn đo điện trở cách điện máy biến áp

Bạn có thể tham khảo cách đo dưới đây với một chiếc đồng hồ đo điện trở cách điện chất lượng. Bạn có thể tham khảo những sản phẩm đồng hồ đo chất lượng như:

Trước khi tiến hành đo điện trở cách điện máy biến áp, bạn cần tiến hành vệ sinh trên những bề mặt của hai bên hạ áp và cao áp. Điều này sẽ giúp ngăn chặn dòng rò có thể xảy ra trên bề mặt.

Tiếp đó, bạn sẽ cần phải ngắt kết nối của dòng điện trên máy biến áp và nối đất. Sau đó, bạn có thể tiến hành đo đo điện trở cách điện máy biến áp.

Đây cũng là cách đo điện trở cách điện máy biến áp 3 pha. Quy trình thực hiện đo được phân thành 3 phần khác nhau:

Đo điện trở cách điện giữa cuộn dây điện áp thấp với thân máy chính

Bước 1: Bạn dùng thử nghiệm Megger để đo điện áp thấp.

Bước 2: Bạn chỉnh núm xoay về mức thang đo 1000VDC trên đồng hồ.

 Bước 3: Bạn chỉ cần tiến hành ghi lại mức giá trị được hiển thị trên màn hình sau thời gian khoảng 1 phút.

Đo điện trở cách điện giữa cuộn dây điện áp thấp với thân máy chính

Đo điện trở cách điện giữa cuộn dây điện áp thấp với thân máy chính

Bước 4: Bạn thực hiện lặp lại các bước đo của thử nghiệm với các pha 2, pha 3 nếu đo máy biến áp 3 pha. Ví dụ: thân a &TR, thân b &TR, thân C & TR.

Bước 5: Bạn lưu ý mức điện trở cách điện của máy biến áp cần có chỉ số lớn hơn. Đồng thời, máy biến áp cũ cũng cần phải lớn hơn 300 Mage Ohm.

Xem thêm: Hướng dẫn cách đo điện trở cách điện bằng megaohm chi tiết

Đo lường điện trở cách điện giữa cuộn dây điện áp thấp và cuộn dây điện áp cao

Bước 1: Điều chỉnh trên máy đo điện trở cách điện về mức thang đo 2500 VDC.

Bước 2: Ghi kết quả được hiển thị trên màn hình sau khoảng 1 phút đo.

Bước 3: Bạn có thể tiến hành đo với những pha khác như:  A&a, A&b, A&c, A&n, B&b, B&c, B&n, C&n…

Trong quá trình đo, bạn cần lưu ý mức điện trở cách điện ở các pha cần lớn hơn 1 Ohm

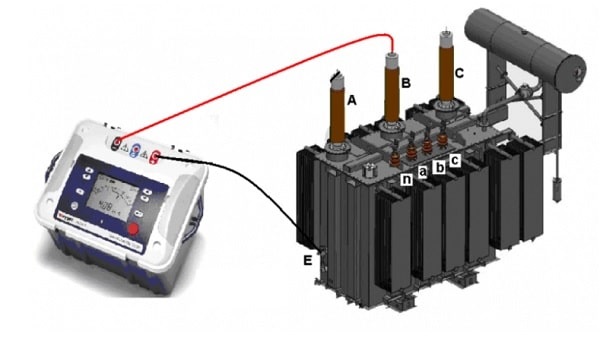

Đo lường điện trở cách điện giữa cuộn dây điện áp thấp và cuộn dây điện áp cao

Đo lường điện trở cách điện giữa cuộn dây điện áp thấp và cuộn dây điện áp cao

Đo lường điện trở cách điện giữa cuộn dây điện áp thấp và cuộn dây điện áp cao.

Bước 1: Bạn tiếp tục điều chỉnh thang đo về mức 5000 VDC.

Bước 2: Bạn tiến hành đo và ghi lại kết quả sau khoảng 1 phút.

Bước 3: Bạn vẫn tiếp tục đo với các pha khác cùng với thân máy biến áp: Thân A&TR, thân B&TR, thân C&TR.

Tương tự như phần đo trên, mức điện trở cách điện cũng cần phản lớn hơn 1GΩ và ở máy biến áp cũ cũng phải lớn hơn 300MΩ.

Một số máy đo điện trở cách điện được dùng nhiều

Bên cạnh hướng dẫn đo điện trở cách điện máy biến áp, bạn cũng có thể tham khảo một số loại máy đo chất lượng hiện nay. Từ đó, bạn sẽ dễ dàng chọn được thiết bị phù hợp cho công việc.

Kyoritsu 3007A là loại đồng hồ đo điện trở cách điện Kyoritsu được thiết kế chắc chắn, chống chịu va đập. Máy có khả năng đo điện trở cách điện 2000MΩ, điện áp thử 1000V. Giá tham khảo 7.205.000 đồng.

Xem thêm: Kyoritsu 3007A – Đồng Hồ Đo Điện Trở Cách Điện 2000MΩ | Đo Liên Tục 2000Ω

Kyoritsu 3125A có khả năng đo điện trở cách điện lên tới 1TΩ, dòng thử nghiệm điện áp lên tới 5000V, độ chính xác cao. Giá tham khảo: 18.150.000 đồng.

Kyoritsu 3166 cũng là một đồng hồ đo điện Kyoritsu chất lượng, đo điện trở cách điện 2000MΩ, điện áp thử 1000V. Giá tham khảo:  2.673.000 đồng.

Với hướng dẫn đo điện trở cách điện máy biến áp chi tiết hy vọng sẽ giúp bạn có thể tiến hành đo và kiểm tra máy biến áp nhanh chóng. Từ đó, bạn có thể thực hiện những công việc sửa chữa và bảo dưỡng máy hiệu quả.
