Khớp nối xoay là gì? Đặc điểm và ứng dụng của khớp xoay khí nén

Khớp nối xoay được dùng nhiều trong hệ thống khí nén. Vậy khớp nối xoay là gì? Đặc điểm và ứng dụng của khớp xoay khí nén như thế nào? Hãy cùng Thông tin kỹ thuật tìm hiểu ngay nhé!

Khớp nối xoay là gì?

Khớp nối xoay còn được gọi là khớp nối quay, có tên tiếng anh là rotary joint. Đây là một loại khớp xoay cơ khí, được dùng để dẫn hơi khí nén hoặc dẫn nước, dầu,… trong hệ thống các đường ống. Chúng được ứng dụng rộng rãi trong các hệ thống sấy tại các nhà máy sản xuất giấy, nhà máy sản xuất chế biến thực phẩm, nhà máy dệt nhuộm,…

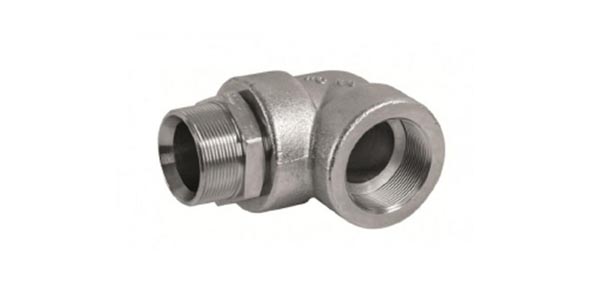

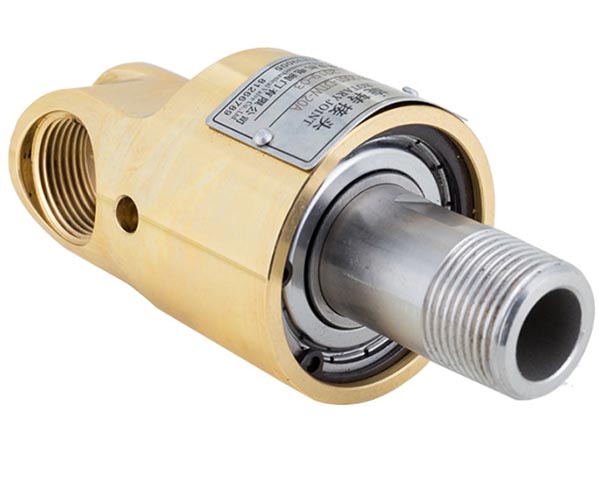

Khớp nối quay

Khớp nối này có nhiều loại với nhiều kích thước, chức năng khác nhau. Ví dụ như khớp nối xoay 360 độ, khớp nối xoay ống nước, khớp quay khí nén,… Cụ thể hơn, khớp xoay được chia thành các nhóm sau:

• Khớp nối xoay nước, khớp nối xoay ống nước
• Khớp nối xoay thủy lực
• Khớp nối xoay khí nén
• Khớp nối xoay điện.

Đặc điểm của khớp xoay

Các khớp xoay cơ khí có những đặc điểm nổi bật sau:

• Khớp nối quay giúp cho hệ thống, thiết bị chuyển động xoay cố định phù hợp trong nhiều thiết bị, hệ thống máy móc khác nhau.
• Khớp nối có chất lượng tốt, độ bền cao, giá thành rẻ. Chúng thường có xuất xứ từ nhiều quốc gia, thương hiệu khác nhau. Ví dụ như: Trung Quốc, Đài Loan, Nhật Bản, hoặc các nước châu Âu.
• Đa số khớp nối quay có thiết kế đơn giản, dễ sử dụng. Chúng được làm từ nhiều vật liệu bền bỉ như: đồng thau, inox, thép, nhôm cao cấp,…
• Khớp xoay có mẫu mã đa dạng và phong phú, phù hợp cho nhiều hệ thống, máy móc khác nhau.

Xem thêm: Thiết bị khí nén là gì? Ứng dụng của thiết bị khí nén trong cuộc sống

Đặc điểm của khớp nối quay

Thông số kỹ thuật khớp nối xoay khí nén

• Kích cỡ khớp: 13mm, 17mm, 21mm, 34mm, 42mm, 48mm, 60mm, 73mm, 89mm,…
• Chất liệu: đồng thau, inox, thép,…
• Kiểu lắp: ren xoay trái, ren xoay phải.
• Vòng quay: thông thường < 1000 vòng/phút.
• Nhiệt độ làm việc: < 150 độ C.
• Áp lực làm việc: PN16
• Môi trường làm việc: khí nén, nước, dầu,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Mỹ, Anh,…
• Bảo hành: thông thường là 12 tháng (tùy vào thương hiệu).

Cấu tạo và nguyên lý hoạt động

Cấu tạo của khớp nối quay

Khớp nối xoay có cấu tạo khá đơn giản, gồm có những bộ phận sau:

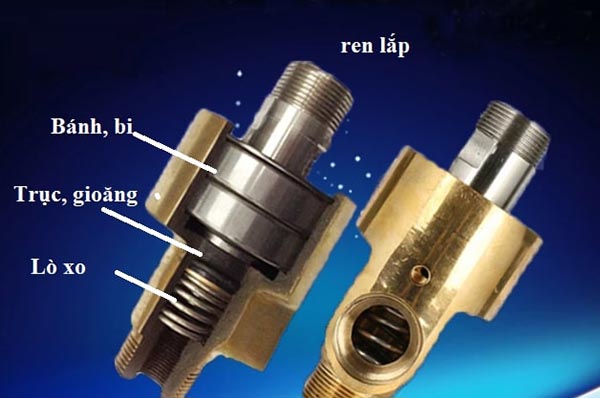

Cấu tạo của khớp nối quay

• Thân khớp nối: Thân khớp nối thường được làm bằng đồng, thép, inox, hợp kim nhôm,… có tác dụng bảo vệ các bộ phận bên trong. Trên thân có phần tra dầu giúp van chuyển động mượt mà hơn.
• Đầu ren kết nối: 1 đầu ren ngoài kết nối với hệ thống, thiết bị hoạt động. 2 đầu ren trong kết nối với hệ thống cấp khí, nước.
• Trục truyền động: Bộ phận này dùng để chuyển động xoay tròn đều.
• Lò xo làm bằng chất liệu không gỉ, có thể co dãn được.
• Gioăng làm kín: Chống rò rỉ các lưu chất được làm từ chất liệu bền bỉ cao su EPDM,…
• Bánh xe chuyển động: Bộ phận này giúp trục chuyển động xoay đều. Bên trong bánh xe có các viên bi chuyển động xung quanh giúp trục chuyển động xoay đều.

Xem thêm: Khớp nối khí nén là gì? Phân loại khớp nối nhanh khí nén

Nguyên lý hoạt động của khớp nối quay

Nguyên lý hoạt động của khớp nối quay khá đơn giản. Khi cấp khí nén, nước hoặc dầu vào đầu ren trong của khớp nối xoay, lực của các lưu chất sẽ khiển quả bi nằm trong bánh xe chuyển động. Từ đó khiến trục xoay đều. Phần thân khớp nối sẽ được giữ cố định và khiến trục van chuyển động xoay khiến các hệ thống, thiết bị được hoạt động.

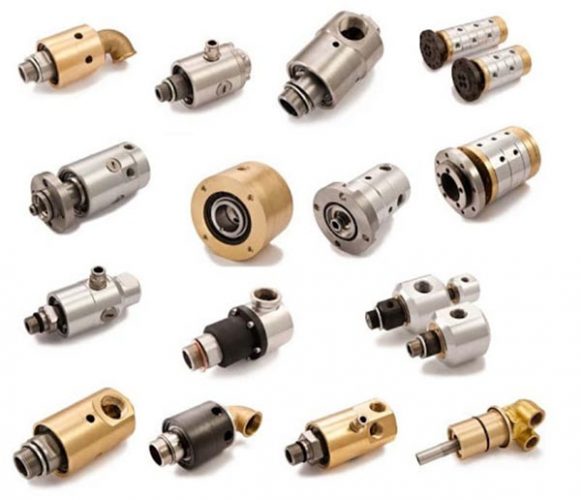

Các loại khớp nối quay

Ứng dụng của khớp nối xoay

Khớp xoay khí nén, nước, dầu được dùng để lắp đặt cho các chuyển động xoay trong các hệ thống máy móc sản xuất trong công nghiệp,… Ngoài ra, chúng còn được dùng trong các hệ thống xe nâng, xe cẩu, các hệ thống quạt công nghiệp,… Và được ứng dụng trong sản xuất các phụ kiện, chế tạo các vật liệu sắt, thép, inox,…
