Kiến thức: Thước cặp – panme giống và khác nhau điểm nào?

12/06/2020 687

Thước cặppanme là 2 thiết bị chính dùng để kiểm tra độ chính xác trong ngành công nghiệp nói chung và ngành cơ khí nói riêng. Nhiều người vẫn hay nhằm lẫn rằng hai thiết bị này là một vì chúng đều có chức năng chính là đo để kiểm tra độ chính xác, tuy nhiên, thực tế thì đây là 2 thiết bị hoàn toàn khác nhau. Vậy 2 thiết bị này khác nhau như thế nào, chúng ta sẽ cùng tìm hiểu qua bài viết sau đây nhé.

Tìm hiểu về thước cặp

Trước khi so sánh về thước cặp và panme thì chúng ta cần tìm hiểu chung về chúng. Trước tiên, chúng ta hãy tìm hiểu xem thước cặp là gì? Thước cặplà dụng cụ có tính đa dụng ( đo kích thước ngoài, kích thước trong, đo chiều sâu) với phạm vi đo rộng, độ chính xác tương đối cao và thao tác sử dụng đơn giản thường được sử dụng trong các ngành công nghiệp, điện tử,…

Thước cặp - panme giống và khác nhau điểm nào?

Thước cặp là thiết bị đo lường thông dụng

Thước cặp có nhiều ứng dụng đa dạng bởi khả năng đo được nhiều loại khác nhau như đo chiều sâu, đo chiều dài, đo kích thước trong, ngoài, đo bậc rãnh. Có nhiều chủng loại thước cặp khác nhau, với kích thước lớn, độ phân giải khác nhau đạt 0.01mm, thậm chí là 0,001mm.

Thước cặp được chia thành nhiều loại khác nhau như thước cặp điện tử (được xem là loại chính xác nhất), thước cặp cơ kim, thước cặp khắc vạch,…Tùy từng loại thước cặp khác nhau mà cấu tạo và hoạt động của nó cũng khác nhau như:

  • Thước cặp điện tử: hoạt động dựa trên cảm biến điện dung dọc thân thước. Cảm biến này có thể tìm ra sự thay đổi về kích thước, khoảng cách khi mũi đo thay đổi. Dưới thang đo có tấm chữ nhật khắc trên dải đồng hoặc thủy tinh. Ngàm trước di chuyển theo thang đo. Kết quả hiển thị ngay trên màn hình LCD.
  • Thước cặp cơ kim: có 1 thanh gồm nhiều rãnh với các bánh răng. Chuyển động thanh đo sẽ thành chuyển động xoay tròn của các bánh răng này. Thông qua bánh răng, liên kết với kim, mặt đồng hồ khắc vạch và cho phép đưa ra thông số là kết quả đo
  • Thước cặp khắc vạch: có cấu tạo đơn giản, hoạt động dựa vào thanh khắc chính và ngàm kẹp.

Tìm hiểu về panme

Cũng là một dụng cụ để đo lường khá thông dụng. Panme cho phép đo khoảng cách nhỏ, độ chính xác cực cao. Được dùng trong ngàng cơ khí nhằm đánh giá độ chính xác của khối, đường kính bên ngoài, bên trong của trục, độ sâu của khe…

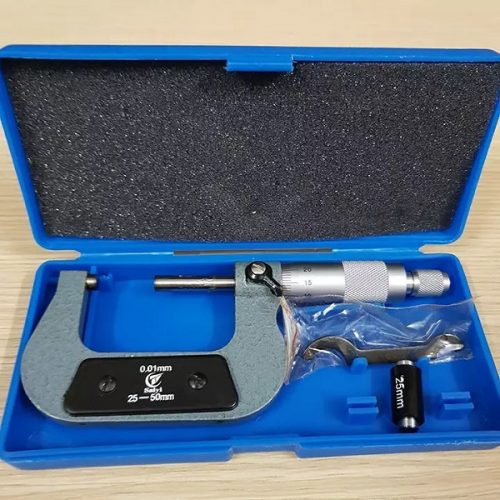

Thước cặp - panme giống và khác nhau điểm nào?

Panme là thiết bị đo lường có độ chính xác cao

Panme khi sử dụng khá đơn giản, đọc thông số hiển thị cũng không quá phức tạp, tương tự như những loại thiết bị đo lường khác. Phân loại panme người ta thường phân loại dựa vào công dụng và kích thước.

Có 2 loại panme phổ biến được áp dụng đó là panme điện tử và panme đo cơ khí. Và trong 2 nhóm này lại có những loại panme khác nhau. Tùy vào mục đích dùng như thế nào mà chúng ta có thể chọn những loại phù hợp.

Có thể bạn quan tâm >>> Panme và những điều cần biết khi chọn mua dùng

Điểm giống và khác nhau của thước cặp và panme

Panme và thước cặp giống và khác nhau ở điểm nào? Việc nắm được thông tin này giúp chúng ta có thể có những lựa chọn sản phẩm phù hợp cho công việc của mình.

Những điểm giống nhau của panme và thước cặp

Giữa panme có điểm giống nhau đó là:

  • Đều là dụng cụ dùng để đo lường
  • Ứng dụng trong ngành công nghiệp, cơ khí, chế tạo,…
  • Đều có thể đo được các vật dụng có kích thước nhỏ
  • Thiết kế nhỏ gọn, có thể tiện lợi để bỏ vào túi dụng cụ mang đi lại, để vào cốp xe để di chuyển bằng phương tiện cá nhân dễ dàng, khi cất cũng không tốn quá nhiều diện tích
  • Sản xuất bằng chất liệu không gỉ
  • Kết quả đo chính xác

Có thể thấy, nhìn chung thì thước cặp và panme đều có cấu tạo khá giống nhau, chức năng đo cũng tương tự nhau.

Những điểm khác nhau của thước cặp và panme

Tiêu chí so sánhPanmeThước cặp
Đặc điểm
  • Thiết kế nhỏ gọn dùng để đo các vật kích thước nhỏ và cần độ chính xác cao.
  • Đặt đối tượng cần đo vào khung đo của panme sau đó chỉnh núm vặn đến khi chạm vào đối tượng
  • Dải đo: 0,01 mm
  • Được thiết kế gọn nhẹ dễ sử dụng, được làm bằng vật liệu thép không gỉ nên sản phẩm có độ bền lâu
  • Di chuyển hàm đo để đo kích thước sản phẩm
  • Dải đo: 0,1 hoặc 0,05 mm
Cấu tạo
  • Khung C-phần thân panme
  • Đầu đo tĩnh
  • Đầu đo di động
  • Vít hãm/chốt khoá
  • Thước chính
  • Thước phụ
  • Núm xoay
  • Con trượt dùng để di chuyển đến khi chạm vào đối tượng đo
  • Hàm bên ngoài
  • Hàm bên trong
  • Hàm cố định
  • Vít giữ
  • Thanh đo độ sâu
Khả năng đo lường
  • Panme được sử dụng với mục đích đo kích thước vật lý, thường là trong các phép đo bên ngoài.
  • Panme được thiết kế để đo cụ thể hơn như chỉ đo kích thước bên ngoài ( độ dày, chiều rộng ) hoặc kích thước bên trong ( chiều rộng của lỗ hoặc khe )
Thước cặp được sử dụng với mục đích đo các kích thước vật lý, thường là trong các phép đo bên ngoài.
Cách sử dụng
  • Tay trái cầm đối tượng đo còn tay phải vừa cầm panme vừa vặn đầu đo đến gần tiếp xúc thì vặn núm cho đầu đo tiếp xúc với vật giữ đúng áp lực đo
  • Cần giữ cho đường tâm 2 mỏ đo trùng với kích thước đối tượng
  • Hạn chế lấy panme ra khỏi vị trí đó, còn trong trường hợp phải lấy thì vặn đai ốc hãm, cần hãm cố định đầu đo động;
  • Dựa vào thước động để đọc giá trị số mm và nửa mm trên thước chính
  • Dựa vào vạch chuẩn trên thước chính để đọc phần trăm mm trên thước phụ.
  • Trước khi đo cần kiểm tra thước kẹp có chính xác không bằng cách kéo du xích về vị trí 0 ban đầu
  • Làm sạch bề mặt đối tượng đo để đảm bảo tính chính xác cho kết quả đo cũng như để bảo vệ thước cặp
  • Khi đo phải giữ cho 2 mặt phẳng của thước cặp song song với mặt phẳng cần đo
  • + Muốn lấy thước cặp ra khỏi vị trí đo thì phải vặn đai ốc hãm để cố định hàm động với thân thước chính
Ứng dụng
  • Panme là thiết đo chuyên dụng, mỗi loại panme sẽ ứng vói một phép đo khác nhau.
  • Panme có độ chia nhỏ nên kết quả đo sẽ có độ chính xác cao hơn thước cặp, được sử dụng để đo các đối tượng cần có độ chính xác cao trong các ngành như công nghiệp, thí nghiệm, cơ khí,…
Thước cặp được dùng để đo đa năng đường kính trong, đường kính ngoài, độ sâu, độ dài của vật thể nên được sử dụng nhiều trong các ngành công nghiệp như cơ khí, gia công máy móc, xây dựng, gỗ,…
Ưu điểmPanme được thiết kế với độ chia nhỏ nên sẽ cho kết quả đo chính xác hơn so với thước cặp
  • Thước cặp có khả năng đo linh động , dễ sử dụng.
  • Thước cặp có ốc vít cố định đối tượng đo nên sẽ cho kết quả đo chính xác và nhanh chóng
Nhược điểmPanme có khả năng đo độ chính xác cao nhưng không có tính đa dụng như thước cặp, mỗi loại panme sẽ ứng với 1 phép đo khác nhau
  • Thước cặp có độ chia có độ phân giải lớn hơn panme nên kết quả đo của thước cặp có tính chính xác thấp hơn panme, nhất là với các đối tượng có kích thước nhỏ
  • Khi đo, do di chuyển thanh trượt để đo các đối tượng bằng phương pháp thủ công nên kết quả đo cũng sẽ bị ảnh hưởng bởi lực ép của thanh trượt
Thước cặp - panme giống và khác nhau điểm nào?

Thước cặp -panme có cấu tạo khác nhau
