Panme là gì? Cách đọc số đo thước Panme chuẩn nhất

14/04/2021 421

Thước đo Panme là một dụng cụ được ứng dụng rộng rãi trong ngành cơ khí với mục đích đo đạc đường kính và độ sâu trong ngành cơ khí. Tuy nhiên có không ít người gặp khó khăn khi không biết cách đọc thước Panme chính xác. Nếu bạn là một người chưa có kinh nghiệm còn băn khoăn về cách đo và đọc panme hoặc thước kẹp thì không cần phải lo lắng. Bài viết hôm nay chúng tôi sẽ hướng dẫn cách đọc thước panme chuẩn xác nhất!

Panme là gì?

Panme là một thiết bị đo có độ chính xác cao và được sử dụng để đo những khoảng cách nhỏ như đường kính, chi tiết của các vật có dạng hình tròn, hình trụ, hình ống, dạng lỗ… Độ chính xác của thước là 1/1.000 mm hoặc 1 / 1.000 milimet, 1 / 1.000.000 mét. Chính vì vậy, đây là một thiết bị không thể thiếu trong các ngành cơ khí để đo chính xác độ dày của khối, đường kính bên ngoài và bên trong của trục và độ sâu của khe hở chi tiết cơ khí.

Đặc điểm của Panme

Dụng cụ đo Panme được sử dụng phổ biến trong lĩnh vực cơ khí, tuy nhiên thiết bị này không có khả năng đo vạn năng. Vì vậy phải sản xuất riêng từng loại với các tính năng chuyên biệt như: Panme đo ngoài, panme đo trong, panme đo sâu, đo hẹp… với độ chính xác lên đến 1/1.000 milimet. Panme có các dải đo khác nhau: 0-25, 25-50, 50-75, 75-100, 100-125, 125-150…

Cấu tạo của Panme gồm các bộ phận cơ bản sau:

  • Đầu đo di động (spindle)
  • Đầu đo tĩnh
  • Tay xoay/núm vặn (ratchet knob)
  • Chốt khó, vít hãm (lock)
  • Thước chính (sleeve)
  • Thước phụ (thimble)
  • Khung

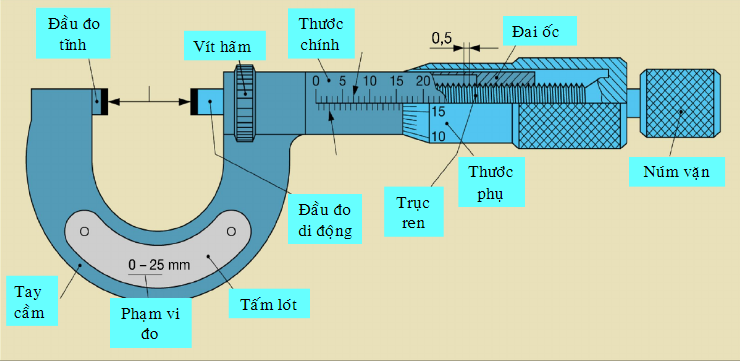

doc-thuoc-panme

Cấu tạo của thước Panme

XEM THÊM: Các loại Panme phổ biến nhất trên thị trường hiện nay

Cách sử dụng thước đo Panme

Các bước sử dụng thước đo Panme chuẩn xác như sau:

Bước 1: Tay trái cầm Panme, tay phải sẽ vặn đầu đo cho tới khi đầu đo tiếp xúc với vật thể thì vặn núm vặn đảm bảo đầu đo tiếp xúc với vật thể bằng áp lực đo.

Bước 2: Giữ trùng đường tâm của mỏ đo thước Panme với kích thước của vật thể đo.

Bước 3: Vặn đai ốc hãm nếu bạn cần lấy Panme ra khỏi vị trí đo.

Bước 4: Đoc kích thước chỉ số mm và nửa mm trên thước chính.

Bước 5: Người dùng có thể đọc phần trăm mm khi dựa vào vạch chuẩn có trên thước phụ, giá trị từng vạch là 0.01mm.

Cách đọc thước Panme chính xác nhất

Để đọc thước panme chính xác, bạn hãy thực hiện theo hướng dẫn dưới đây:

  • Khi tiến hành đo thước Panme cần xem vạch “0” của du xích đang nằm tại vị trí nào của thước chính thì sẽ đọc phần nguyên về kích thước có trên thước chính.
  • Để đọc phần lẻ của kích thước vật cần đo, bạn xem vạch của du xích cần đảm bảo trùng với vạch của thước chính (tại vị trí trùng nhau).
  • Khi đo thước Panme cần căn cứ trên mép thước động sẽ đọc chính xác được số mm và nửa mm của kích thước trên thước chính.
  • Dựa trên vạc chuẩn hiện lên thước chính để đọc phần trăm mm trên thước.

Ví dụ:

doc-thuoc-panme

Ta nhìn kỹ vị trí A và B
-Thứ 1: Trục chính là số nguyên có đơn vị mm. Giữa 2 vạch trên trục chính là 1 mm, còn vạch giữa ở dưới trục chính là 0.5 mm.
-Thứ 2: Vạch trên thước phụ là 50 vạch từ 0 đến 50. Mỗi vạch tương ứng với 0.01 mm. Nếu ta quay 1 vòng sẽ được 0.50 mm và 2 vòng là 1 mm (nhớ 2 vòng được 1 mm nhé).
Từ 2 thứ trên ta đọc kết quả như sau:
Thước chính đã qua vạch 55 mm
Thước phụ ở vạch thứ 45 và đã qua vạch A: 0.45 + 0.5 =0.95 mm
Kết quả: 55+0.95=55.95 mm

Cách bảo quản Panme

Để bảo quản Panme giữ được độ chính xác trong quá trình đo, bạn thực hiện như sau:

  • Không vặn trực tiếp ống vặn thước phụ để mỏ đo ép vào vật đo
  • Không được dùng Panme để đo khi vật đang quay
  • Không đo các mặt thô, bẩn. Phải lau sạch vật đo trước khi đo.
  • Cần tránh va chạm làm sây sát hoặc biến dạng mỏ neo.
  • Cần hạn chế việc lấy Panme ra khỏi vị trí đo mới đọc kích thước
  • Các mặt đo của Panme cần phải giữ gìn cẩn thận, tránh để gỉ và bị bụi cát, bụi đá mài hoặc phoi kim loại mài mòn
  • Hàng ngày hết ca làm việc phải lau chi thước bằng giẻ sạch và bôi dầu mỏ neo siết vật hãm (cần hãm) để cố định đầu đo động và đặt Panme đúng vị trí ở trong hộp.

Panme là một dụng cụ đo đang được sử dụng rộng rãi trên thị trường bởi tiện dụng, mức chi phí thấp. Nếu bạn muốn được xem thêm các mẫu thước chuyên dùng để đo đạc thì có thể liên hệ với chúng tôi để biết thêm chi tiết sản phẩm và nhận báo giá với nhiều ưu đãi hấp dẫn nhé.
